经常骑电车你知道无锡电动车电机的组成结构吗

时间: 2018-01-10 09:48:52来源: 无锡信安达电机科技有限公司

无锡电动车电机组成结构

1.无锡电动车电机永磁式直流电机:

由定子磁极、转子、电刷、外壳等组成。

定子磁极采用永磁体(******磁钢),有铁氧体、铝镍钴、钕铁硼等材料。按其结构形式可分为圆筒型和瓦块型等几种。

转子一般采用硅钢片叠压而成,漆包线绕在转子铁心的两槽之间(三槽即有三个绕组),其各接头分别焊在换向器的金属片上。

电刷是连接电源与转子绕组的导电部件,具备导电与耐磨两种性能。永磁电机的电刷使用单性金属片或金属石墨电刷、电化石墨电刷。

2.无锡电动车电机无刷直流电机:

由永磁体转子、多极绕组定子、位置传感器等组成。

无刷直流电机的特点是无刷,采用半导体开关器件(如霍尔元件)来实现电子换向的,即用电子开关器件代替传统的接触式换向器和电刷。它具有可靠性高、无换向火花、机械噪声低等优点。

位置传感器按转子位置的变化,沿着一定次序对定子绕组的电流进行换流(即检测转子磁极相对定子绕组的位置,并在确定的位置处产生位置传感信号,经信号转换电路处理后去控制功率开关电路,按一定的逻辑关系进行绕组电流切换)。

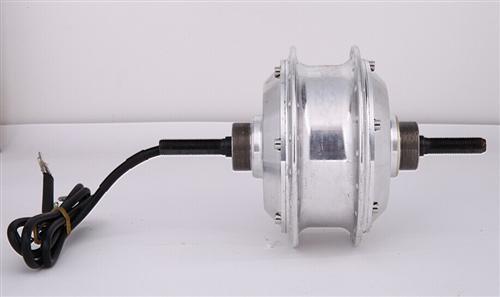

3.高速永磁无刷电机:

由定子铁心、磁钢转子、太阳轮、减速离合器、轮毂外壳等组成。

  电机盖子上面可以装上霍尔传感器,用以测速。

位置传感器有磁敏式、光电式和电磁式三种类型。

采用磁敏式位置传感器的无刷直流电动机,其磁敏传感器件(例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等)装在定子组件上,用来检测永磁体、转子旋转时产生的磁场变化。电动汽车多用的是霍尔元件。

采用光电式位置传感器的无刷直流电动机,在定子组件上按一定位置配置了光电传感器件,转子上装有遮光板,光源为发光二极管或小灯泡。转子旋转时,由于遮光板的作用,定子上的光敏元器件将会按一定频率间歇间生脉冲信号。

采用电磁式位置传感器的无刷直流电动机,是在定子组件上安装有电磁传感器部件(例如耦合变压器、接近开关、LC谐振电路等),当永磁体转子位置发生变化时,电磁效应将使电磁传感器产生高频调制信号(其幅值随转子位置而变化)。

定子绕组的工作电压由位置传感器输出控制的电子开关电路提供。
